充電座/充電倉介紹

產品組成

塑膠內外殼、按鍵、Pogo Pin、PCBA、Cable、USB接頭、磁鐵

應用領域

TWS耳機、骨傳導耳機、掛耳式藍牙耳機、助聽器、無線麥克風、充電電池

產品特性

• 焊接、點膠、組裝、測試等自動化設備定制開發
• 自動化組裝線,保障產品質量一致性
• 一站式采購，節約成本

The post 藍牙耳機充電座/充電倉 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

藍牙耳機和傳統有線耳機最明顯的區別就是沒有了長長的耳機線，通過藍牙接受音頻信號，所以藍牙耳機都有獨立的電路及電源，像手機一樣通過充電來滿足日常使用； 今天，我們要介紹的是TWS（True Wireless Stereo）藍牙耳機充電倉中使用的彈簧針的類型介紹。

在TWS耳機充電盒上，我們有見過多種規格的彈簧頂針（pogo pin連接器），有2Pin、3Pin、5Pin等等，彈簧頂針使用具有規律性，整體分為2Pin 彈簧頂針和3Pin 彈簧頂針及更多Pin針。那么這么多彈簧頂針分別是什么用途呢？

1、2Pin彈簧頂針：

2Pin彈簧頂針的設計是面前市面上最為常見的，這個設計可以滿足TWS耳機充電剛需。兩個Pin針分別為正極和負極，用于將TWS充電盒電池倉的電量輸送給耳機。這樣一來，如將TWS作為通話藍牙耳機使用時，一只耳機在工作，另一只耳機可以放入充電倉補充電量；如此循環使用，可以滿足超長續航需求。

此前，2Pin彈簧頂針在供電的同時不能兼顧通訊，因此TWS耳機工廠為了加入個性化的功能，嘗試了3Pin彈簧頂針、5Pin彈簧頂針等設計方案，由此也帶來了產品體積增大，組裝難度復雜，并且?guī)沓杀镜奶嵘?/p>

2、3Pin彈簧頂針

3Pin彈簧頂針的設計，除了5V充電和地外，增加了對耳機電池電壓的針，用來測耳機的真實電量。

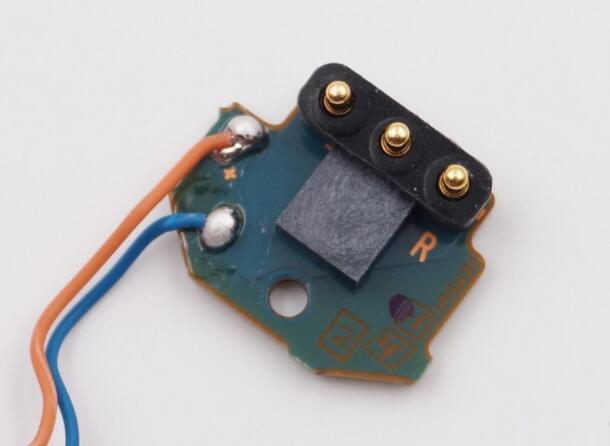

3Pin 充電頂針

3Pin 充電針的TWS藍牙耳機

3Pin 充電針的藍牙耳機充電倉

3. 5Pin彈簧頂針

5Pin彈簧頂針的這種設計，兼顧了以上兩種用途，還具備更多功能。
這類設計在高端的TWS藍牙耳機才能看到，比較少見?？捎糜诙鷻C(jī)內部存儲的數據傳輸、耳機固件升級，協議數據通訊等功能。

The post TWS藍牙耳機充電倉方案各種類型彈簧針介紹 appeared first on 深圳市拓普聯科技術股份有限公司(top-link).

TWS耳機磁吸組件

產品組成

Housing 、 Pogo Pin/Solid Pin 、 磁鐵 、 鐵件

應用領域

真無線藍牙耳機/tws藍牙耳機

產品特性

• 模塊化，客戶整體結構實現更簡單
• 磁性連接，自動對位，良好手感
• 資源整合，一站式采購
• 節省空間，與PCB柔性連接
• 防水實現和功能100%檢測

機器人磁吸組件

產品組成

Housing 、 Pogo Pin/Solid Pin 、 磁鐵 、 防水膠墊

應用領域

機器人 、 大電流充電設備

產品特性

• 大電流，單Pin 10A以上
• 磁性連接，自動對位，良好手感
• IP67防水（產品本身和配合界面雙防水）
• 使用壽命：10,000次以上
